На современных телевизорах чаще всего используется версия HDMI 2.0, которая поддерживает разрешение 4K при 60 кадрах в секунду и улучшенную передачу звука. HDMI 2.1 становится все более популярным, особенно в игровых телевизорах, так как он обеспечивает максимальное разрешение 8K, поддержку переменной частоты обновления и улучшенную функциональность.
При выборе телевизора важно учитывать совместимость с новыми стандартами HDMI, особенно если планируется подключение к современным игровым консолям или потоковым устройствам. Это обеспечит наилучшее качество изображения и звука.
Есть ли различия в HDMI кабелях?

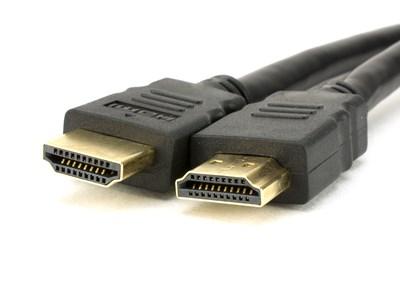

В 2003 году был разработан HDMI кабель, результат совместной работы компаний Hitachi, Philips, Sony, Technicolor, TOSHIBA и других лидеров видеоиндустрии. Этот интерфейс был призван заменить аналоговые методы подключения и на момент своего появления казался практически идеальным. Однако, спустя 18 лет и выпуск 13 версий, начиная с HDMI 1.0, возникла определённая путаница. Для обычного пользователя стало сложно определить, какой кабель точно ему нужен. Давайте рассмотрим основные особенности интерфейса HDMI более подробно.
Какой сигнал передается и где применяется
Стандарт HDMI (High Definition Multimedia Interface) разработан для передачи видео высокого разрешения, а также для одновременной передачи цифрового аудиосигнала по кабелю. Этот интерфейс широко применяется в различных устройствах мультимедиа, таких как компьютеры, видеовитрины, мониторы, уличные панели, видеостены, саундбары и т.д. Некоторые устройства, например телевизоры, оснащены даже 2–3 разъемами HDMI, что позволяет одновременно подключить, к примеру, PlayStation, медиаплеер и другие устройства. Обычно длина кабеля для подключения составляет до 10 метров, что вполне достаточно для использования в домашних условиях.
Из-за большой пропускной способности интерфейса (об этом ниже) увеличение длины до 20-30 метров возможно лишь с применением так называемых повторителей сигнала.
Для передачи данных на большие расстояния используются активные волоконно-оптические кабели. Они длиной до 100 метров и подойдут для больших коттеджей, офисных и торговых помещений. Имеет очень высокую цену в сравнении с обычным кабелем.
Версии HDMI и их отличия
Стоит учесть, что фактическая пропускная способность конкретного кабеля обычно выше, чем заявлено в таблице. Например, если проложен 10-метровый HDMI версии 1.4 от компьютера к телевизору, он способен выдавать 60 Гц при разрешении 3840×2160, если выставить в драйверах видеокарты упрощенную цифровую субдискретизацию YCbCr 4:2:0.
Однако, чтобы иметь поддержку всех фишек ТВ с разрешением 4K, в том числе расширенного динамического диапазона HDR и полноценного цветового охвата FullRGB 4:4:4, нужен кабель версии 2.0.
Если вам нужно подключить суперсовременное оборудование, например консоль Xbox Series или PlayStation 5, не обойтись без кабеля версии 2.1. Только он может выводить 120 Гц при 4K, а также поддерживает опции вроде VRR и eARC.
HDMI 1.x
Первая версия HDMI (1.0, 1.1, 1.2 и т.д.) устанавливали основы для интерфейса, обеспечивая передачу аудио-видео сигнала в разрешениях до 1080p. Они Вводили различные улучшения, такие как поддержка DVD-Audio, Super Audio CD и улучшенные возможности цветопередачи.
HDMI 1.3
С выпуском HDMI 1.3 стали доступны новые возможности, включая поддержку более высоких разрешений (вплоть до 1440p), увеличение пропускной способности до 10,2 Гбит/с и введение функций, таких как Deep Color и Dolby TrueHD. Эти улучшения позволили пользователям наслаждаться более высоким качеством изображения и звука.
HDMI 1.4
Версии HDMI 1.4 добавили поддержку 3D-видео, Ethernet-канала для передачи сетевых данных, а также Audio Return Channel (ARC), что позволяет передавать аудиосигнал по тому же кабелю, что используется для подключения устройства к телевизору или ресиверу.
HDMI 2.0
HDMI 2.0 представил значительные улучшения, такие как увеличение пропускной способности до 18 Гбит/с, поддержка 4K-разрешения при 60 Гц и поддержка широкого цветового спектра (Rec. 2020). Эти функции сделали HDMI 2.0 более подходящим для передачи высококачественного контента в форматах 4K и HDR.
HDMI 2.1
Самая последняя версия HDMI на момент написания этой статьи, HDMI 2.1, представила ещё более впечатляющие возможности. Она поддерживает разрешения до 10K при 120 Гц, переменную частоту обновления (VRR) для плавного игрового процесса, Auto Low Latency Mode (ALLM) для уменьшения задержки в играх, Enhanced Audio Return Channel (eARC) для передачи аудиосигнала высокого разрешения и многое другое.
Виды портов

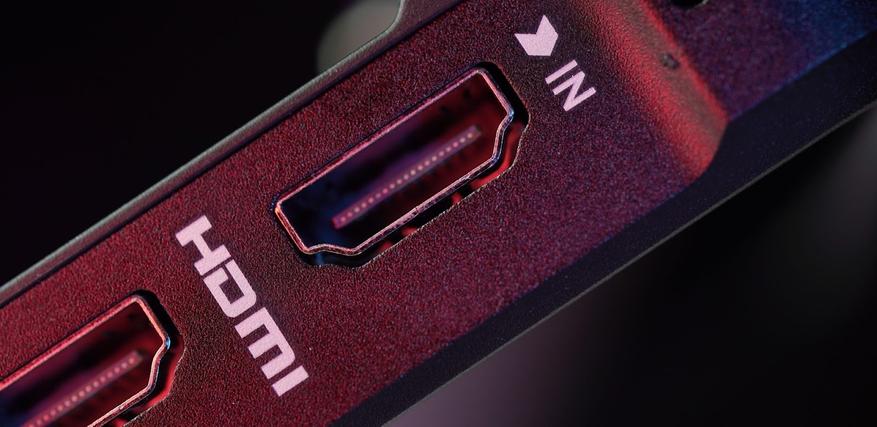

Версии HDMI разъемов на телевизорах и прочей технике принято обозначать цифрами и буквами: 1.0, 1.1, 1.2, 1.2a, 1.3ab, 1.4ab, 2.0ab и 2.1. Они указывают на поддерживаемые устройством функции по выводу/приему изображения.
Номер версии обычно указан в руководстве пользователя устройства. Качество и частота видео, поддерживаемые каждой версией порта приведены в таблице.
| Разрешение/качество | Частота обновленияизображения, Гц | Версия HDMI | ||||
| 1.0, 1.1 | 1.2,1.2a | 1.3(ab),1.4(ab) | 2.0ab | 2.1 | ||
| 1280 × 720HD | 24 | + | + | + | + | + |
| 30 | ||||||
| 60 | ||||||
| 120 | — | |||||
| 1920 × 1080Full HD | 24 | + | ||||
| 30 | ||||||
| 60 | ||||||
| 120 | — | — | ||||
| 144 | ||||||
| 240 | — | |||||
| 2560 × 14402K | 30 | + | + | |||
| 60 | — | |||||
| 75 | ||||||
| 120 | — | |||||
| 144 | ||||||
| 240 | — | |||||
| 3840 × 2160UltraHD, 4K | 30 | + | + | |||
| 60 | – | |||||
| 75 | — | |||||
| 120 | ||||||
| 144 | ||||||
| 240 | ||||||
| 7680 × 43208K | 30 | |||||
| 60 | ||||||
| 120 | ||||||
Они бывают 3 типоразмеров:
- A – полноразмерный, используется в видеокартах, игровых приставках и телевизорах;
- C – мини-версия, устанавливаемая в нетбуки и планшеты;
- D – микро-версия, используемая в миниатюрных устройствах.
Отличий в конструкции портов разных версий нет и поэтому кабели могут быть взаимозаменяемы, но с 1 особенностью – при попытке вывести видео в качестве 4К через кабель HDMI 1.0-1.2 на экране будут появляться дефекты и задержки.
Интерфейс HDMI продолжает развиваться и улучшаться, обеспечивая потребителям возможность наслаждаться высококачественным аудио-видео контентом. С появлением новых версий стандарта пользователи могут ожидать ещё более интересных функций и возможностей для своих устройств и систем развлечений.
Если вы задумываетесь о том, как подключить видеостену, важно учитывать несколько ключевых моментов, которые помогут вам добиться наилучшего результата.
Во-первых, необходимо определиться с типом видеостены и количеством дисплеев, которые будут использоваться. Далее следует выбрать подходящее оборудование для соединения экранов, включая видеоконтроллеры и разветвители сигналов. Важно также правильно настроить программное обеспечение для управления видеостеной, чтобы обеспечить синхронизацию и высокое качество изображения на всех дисплеях.
Чем отличаются HDMI-кабели и как подобрать кабель для своих задач
Обилие версий и стандартов HDMI-интерфейса может ввести в заблуждение при покупке кабеля. В этой статье я расскажу, чем различаются современные HDMI-кабели, и как выбрать провод под свои задачи, не переплачивая за ненужные параметры.
Для чего используется
Интерфейс HDMI нужен для передачи цифрового сигнала. На данный момент это наиболее распространённый способ передачи видео высокого разрешения, который используется для:
- вывода с видеокарты на монитор;
- подключения ТВ-приставки;
- подключения игровой консоли.
Также HDMI способен передавать и звук, поэтому в случае подключения консоли или приставки дополнительных кабелей не требуется. Саундбары и аудиосистемы для домашнего кинотеатра тоже используют формат HDMI.
Версии и стандарты
Основной параметр любой версии HDMI — пропускная способность. Первая широко используемая версия HDMI 1.3 появилась ещё в 2006 году и на тот момент уже имела неплохую пропускную способность 2.25 Гбит/с. Этого хватало для передачи видео в 720p.
Следующее поколение 1.4 уже имело 8.16 Гбит/с, чего было достаточно для передачи в видео в 4K и 30 кадров в секунду (далее к/с). Формат 2.0 уже имел 18 Гбит/с пропускной способности.
Стоит отметить, что помимо этого параметра, новые генерации HDMI дополнялись поддержкой функций и технологий. К примеру, с HDMI 2.0 пользователю открывается доступ к широкому динамическому диапазону (HDR 10), который позволяет сделать картинку ещё более контрастной, а тёмные сцены максимально атмосферными.
Последней версией HDMI на сегодня является 2.1 (Ultra High Speed) с макс. скоростью 48 Гбит/с (4K 120 к/с, либо 8K 60 к/с). Кроме того здесь имеется поддержка многоканальной передачи звука для аудиосистем формата 7.1 (7 колонок и 1 сабвуфер).
Чем отличаются
Помимо поддержки функций, HDMI-кабели отличаются и физическими параметрами, которые в рамках единой версии существенно влияют на цену. Вот наиболее важные из них:
- Длина и толщина. В отношении толщины кабеля часто используется калибр (AWG) основанный на американской системе измерения. Чем длиннее кабель, тем больше должна быть толщина его изоляции (экранирования) во избежание потери информации из-за помех.
- Материал. Отличаются зачастую по материалу самих проводников (им может быть сталь, алюминий или медь), а также материалу экрана, защищающего от помех. В бюджетных решениях защитой выступает обычная фольга из алюминия. Однако, если рядом с кабелем будет находиться источники электромагнитных помех (например, компрессор холодильника или двигатель пылесоса), то лучше в качестве материала экрана лучше выбирать серебро или золото, особенно если кабель длинный. В роли дополнительной защиты от помех могут идти ферритовые кольца. Материал контактов тоже важен — от него зависит долговечность и стабильность работы кабеля. Здесь качество и цена по возрастающей: алюминий, медь, позолото. Ну про изоляцию не забываю. Если кабель будет использоваться для нетребовательных задач, наподобие игр в разрешении 1920 x 1080, то изоляции из ПВХ будет достаточно. Полиэтилен или винил не только более устойчивы к временному фактору, но и предотвращают чрезмерное рассеивание сигнала, поэтому такая изоляция лучше подойдёт для работы с высокими разрешениями, хотя и разница не столь существенна.
- Вид кабеля. Помимо стандартной витой пары в HDMI-кабелях может использоваться оптоволокно. Оно приводит к существенному удорожанию, зато позволяет обеспечить высокую пропускную способность на больших расстояниях (до 30 м).
Как выбрать
Зачастую в комплектации с ТВ-приставками и игровыми консолями идёт подходящий по характеристикам кабель. Однако, если такого кабеля в комплекте не оказалось, то смотрите на максимальную поддерживаемую версию интерфейса подключаемых устройств. Если, например, телевизор поддерживает HDMI 2.1, а ТВ-приставка только 2.0, то и брать нужно HDMI 2.0.
Когда о поддержке версии интерфейса ничего не сказано, ориентируйтесь на разрешение и к/с, с которыми вы будете работать.
Подведём итоги
HDMI-кабели имеют массу отличительных параметров. Если не хочется тратить лишние деньги, то заранее определитесь с желаемыми характеристиками будущего кабеля: длина, максимальное поддерживаемое разрешение и к/с, поддерживаемые функции и наличие источников электромагнитных помех вблизи места эксплуатации.
